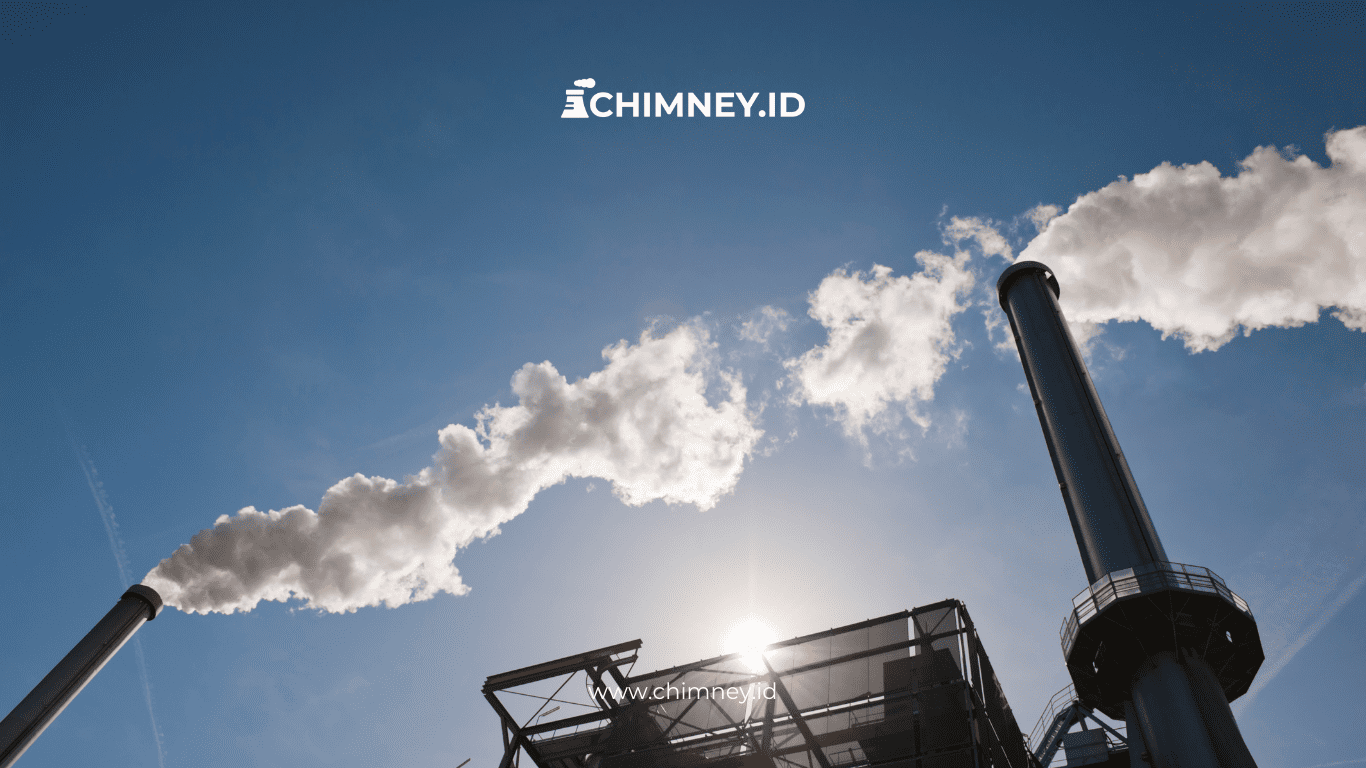

Cara Kerja Sistem Kalibrasi CEMS untuk Data Emisi yang Akurat

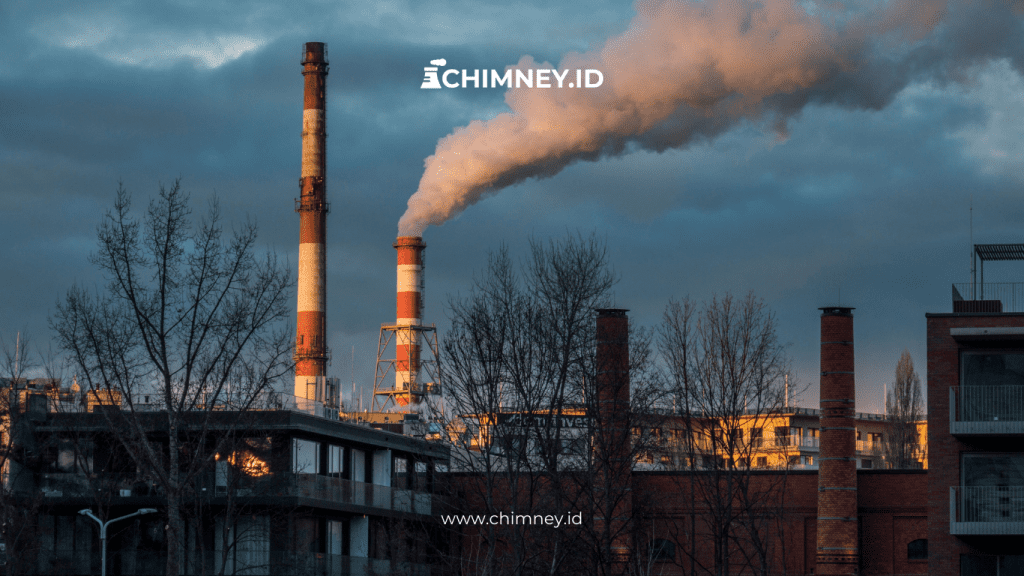

Di era modern, di mana isu lingkungan menjadi perhatian global, CEMS (Continuous Emission Monitoring System) telah menjadi alat vital bagi industri. Sistem ini memungkinkan pemantauan emisi polutan dari cerobong pabrik secara terus-menerus. Namun, secanggih apa pun teknologi CEMS, satu hal yang tak bisa ditawar adalah akurasi. Data yang tidak akurat dapat menyesatkan, menyebabkan industri melanggar peraturan lingkungan, atau sebaliknya, menghabiskan biaya berlebih untuk perbaikan yang tidak perlu.

Di sinilah sistem kalibrasi CEMS memegang peran sentral. Ini bukan sekadar fitur tambahan, melainkan jantung dari sistem CEMS itu sendiri. Kalibrasi memastikan bahwa setiap pembacaan yang dihasilkan oleh CEMS, mulai dari sulfur dioksida (SO2), nitrogen oksida (NOx), hingga karbon monoksida (CO), adalah data yang dapat diandalkan, valid, dan memenuhi standar regulasi yang ketat. Artikel ini akan mengupas tuntas cara kerja sistem kalibrasi CEMS, mengapa hal ini sangat penting, dan bagaimana prosesnya menjamin integritas data emisi.

Table of Contents

Mengapa Kalibrasi CEMS Mutlak Diperlukan?

Bayangkan sebuah timbangan pasar yang tidak pernah ditera ulang. Tentu bobot yang ditunjukkannya tidak bisa dipercaya. Demikian pula dengan CEMS. Seiring waktu, kinerja sensor CEMS dapat bergeser atau “melenceng” karena berbagai faktor, seperti:

Drift Sensor: Semua sensor, tanpa terkecuali, akan mengalami penurunan kinerja seiring waktu. Ini adalah fenomena alami di mana respons sensor terhadap suatu zat dapat berubah.
Kontaminasi: Partikel debu, uap air, atau zat kimia lain dari emisi dapat menempel pada sensor dan jalur gas, memengaruhi pembacaan.
Perubahan Suhu dan Tekanan: Fluktuasi kondisi lingkungan di sekitar CEMS dapat memengaruhi sensitivitas sensor.
Usia Komponen: Komponen optik, elektronik, atau mekanik di dalam CEMS memiliki masa pakai. Seiring menua, performanya bisa menurun.

Tanpa kalibrasi CEMS yang rutin, data yang dihasilkan bisa lebih rendah dari nilai sebenarnya (under-reporting) atau lebih tinggi (over-reporting). Kedua skenario ini sama-sama merugikan. Under-reporting dapat menyebabkan perusahaan mendapatkan sanksi berat dari otoritas lingkungan, sementara over-reporting dapat membuat perusahaan mengeluarkan biaya yang tidak perlu untuk mengendalikan emisi yang sebenarnya sudah dalam batas aman. . Oleh karena itu, kalibrasi adalah proses “penyetelan ulang” yang wajib dilakukan secara berkala.

Prinsip Dasar Kalibrasi: Zero dan Span

Pada dasarnya, proses kalibrasi CEMS berfokus pada dua titik referensi utama: zero dan span.

1. Kalibrasi “Zero” (Nol)

Kalibrasi zero bertujuan untuk memastikan bahwa CEMS menunjukkan pembacaan nol ketika tidak ada polutan yang terdeteksi. Proses ini menggunakan gas nol (zero gas), yaitu gas inert seperti nitrogen atau udara bersih yang tidak mengandung polutan yang diukur.

Tujuan: Menetapkan titik dasar (baseline) dari pengukuran. Jika CEMS tidak dikalibrasi nol, bahkan saat tidak ada emisi, alat bisa saja menunjukkan nilai positif atau negatif yang salah, yang disebut sebagai zero drift.
Proses: Gas nol disuntikkan ke dalam sistem CEMS. Idealnya, CEMS harus menunjukkan pembacaan nol (0). Jika ada penyimpangan, sistem akan menyesuaikan kembali pembacaan agar kembali ke titik nol.

2. Kalibrasi “Span” (Rentang)

Kalibrasi span bertujuan untuk memastikan bahwa CEMS memberikan respons yang akurat terhadap konsentrasi polutan yang diketahui. Ini dilakukan dengan menggunakan gas standar (span gas), yaitu campuran gas yang mengandung konsentrasi polutan tertentu yang sudah disertifikasi dan diketahui dengan sangat akurat.

Tujuan: Menentukan rentang pengukuran yang benar. Kalibrasi ini memastikan bahwa CEMS memberikan pembacaan yang linier dan akurat sepanjang rentang konsentrasi yang mungkin terjadi di lapangan.
Proses: Gas standar disuntikkan ke dalam sistem CEMS. Konsentrasi gas standar biasanya dipilih mendekati nilai batas emisi (emission limit) yang diatur oleh regulasi. CEMS kemudian membaca konsentrasi gas tersebut. Jika pembacaan tidak sesuai dengan konsentrasi gas standar, sistem akan menyesuaikan sensitivitasnya.

Kombinasi kalibrasi zero dan span menciptakan kurva kalibrasi yang linier, memastikan bahwa CEMS memberikan pembacaan yang presisi di seluruh rentang pengukurannya, dari konsentrasi sangat rendah hingga tinggi.

Anatomi Sistem Kalibrasi CEMS

Sistem kalibrasi pada CEMS modern biasanya terintegrasi secara otomatis dan terdiri dari beberapa komponen kunci:

1. Rak Gas Kalibrasi (Calibration Gas Rack)

Ini adalah unit penyimpanan silinder gas yang berisi:

Zero Gas: Nitrogen (N2) atau udara sintetik murni.
Span Gas: Silinder gas yang mengandung konsentrasi polutan yang diukur, seperti SO2, NO, CO, atau O2, dicampur dengan gas latar seperti nitrogen.
Gas Pengecekan (Check Gas): Kadang-kadang digunakan untuk verifikasi independen.

Setiap silinder dilengkapi dengan regulator tekanan untuk memastikan aliran gas yang stabil.

2. Katup Solenoid (Solenoid Valves)

Katup ini bertugas mengontrol aliran gas kalibrasi. Katup-katup ini dioperasikan secara otomatis oleh perangkat lunak CEMS. Saat kalibrasi zero dimulai, katup gas nol akan terbuka, mengalirkan gas ke sistem. Saat kalibrasi span, katup gas span yang akan terbuka. .

3. Jalur Distribusi Gas (Gas Distribution Lines)

Ini adalah selang atau pipa inert yang mengalirkan gas kalibrasi dari silinder menuju titik injeksi di dalam sistem CEMS. Jalur ini harus bersih, kedap udara, dan tidak bereaksi dengan gas kalibrasi untuk menghindari kontaminasi.

4. Titik Injeksi (Injection Port)

Gas kalibrasi disuntikkan ke sistem CEMS melalui titik ini, yang biasanya terletak di dekat probe pengambilan sampel atau di dalam analyzer itu sendiri, tergantung pada jenis CEMS (ekstraktif atau in-situ).

5. Unit Kontrol dan Perangkat Lunak

Ini adalah otak dari sistem kalibrasi. Unit kontrol menjadwalkan kalibrasi, mengontrol katup solenoid, dan memproses data kalibrasi. Perangkat lunak ini akan membandingkan pembacaan CEMS dengan nilai konsentrasi gas standar. Jika ada perbedaan, perangkat lunak akan menerapkan faktor koreksi (correction factor) untuk menyesuaikan pembacaan.

Mekanisme Kalibrasi Otomatis CEMS

Pada sebagian besar instalasi CEMS, proses kalibrasi berlangsung secara otomatis, biasanya dijadwalkan setiap 24 jam. Ini adalah langkah-langkah yang umumnya terjadi:

Inisiasi Jadwal: Sesuai jadwal yang telah ditentukan (misalnya, pukul 02:00 pagi), unit kontrol CEMS memulai rutinitas kalibrasi.
Injeksi Gas Nol: Sistem membuka katup solenoid gas nol. Gas ini mengalir melalui sistem pengambilan sampel dan masuk ke analyzer. CEMS membaca konsentrasi gas nol ini. Jika pembacaan tidak nol, perangkat lunak CEMS akan menyesuaikan titik nol (zero point) dari kurva kalibrasi.
Injeksi Gas Span: Setelah kalibrasi nol selesai dan stabil, katup gas nol ditutup dan katup gas span dibuka. Gas standar mengalir ke analyzer.
Pembacaan dan Penyesuaian: CEMS membaca konsentrasi gas standar. Pembacaan ini kemudian dibandingkan dengan nilai konsentrasi yang telah disertifikasi. Jika ada perbedaan (misalnya, CEMS membaca 95 ppm sementara gas standar adalah 100 ppm), perangkat lunak akan menghitung faktor koreksi untuk menempatkan titik span pada pembacaan yang benar.
Verifikasi dan Perekaman: Setelah kalibrasi selesai, CEMS kembali ke mode operasional normal. Hasil kalibrasi (pembacaan “sebelum” dan “sesudah” penyesuaian) dicatat dalam log data. Catatan ini sangat penting untuk audit dan verifikasi oleh otoritas lingkungan.

Proses otomatis ini sangat efisien karena dapat dilakukan tanpa intervensi manusia dan biasanya pada saat operasi pabrik minim, sehingga tidak mengganggu proses produksi.

Verifikasi Akurasi dan Persyaratan Regulasi

Kalibrasi CEMS bukan hanya praktik terbaik, tetapi juga persyaratan hukum yang ketat. Di banyak negara, seperti Amerika Serikat (melalui EPA) atau di Indonesia (melalui KLHK), ada regulasi spesifik yang mengatur frekuensi dan metode kalibrasi CEMS.

Beberapa persyaratan regulasi yang umum meliputi:

Daily Zero and Span Check: Pengecekan zero dan span setiap hari adalah standar industri.
Relative Accuracy Test Audit (RATA): Ini adalah tes tahunan di mana pembacaan CEMS dibandingkan dengan metode referensi yang telah disetujui. Tes ini dilakukan oleh tim independen yang menggunakan peralatan portabel. RATA adalah verifikasi ultimate untuk akurasi CEMS.
Linearity Check: Tes ini memastikan bahwa CEMS akurat tidak hanya di titik zero dan span, tetapi juga di titik-titik konsentrasi menengah.

Memenuhi semua persyaratan ini sangat bergantung pada sistem kalibrasi CEMS yang handal dan terawat. Kegagalan dalam melewati tes-tes ini dapat berujung pada denda, tuntutan hukum, bahkan penghentian operasional.

Pentingnya Kalibrasi dalam Praktik

Ambil contoh sebuah pembangkit listrik tenaga uap. CEMS di sini memantau emisi NOx dari cerobongnya. Suatu hari, sistem kalibrasi otomatis gagal bekerja. Selama beberapa minggu, CEMS secara konsisten menunjukkan pembacaan NOx di bawah batas yang diizinkan. Perusahaan merasa aman. Namun, saat audit RATA tahunan dilakukan, ditemukan bahwa CEMS ternyata mengalami “drift” dan pembacaan yang seharusnya jauh di atas batas emisi.

Akibatnya, perusahaan dikenai denda besar. Insiden ini membuktikan bahwa meskipun CEMS tampak berfungsi, tanpa kalibrasi yang valid, data yang dihasilkannya tidak memiliki arti. Kalibrasi adalah jaminan bahwa data yang Anda lihat di layar monitor mencerminkan kondisi emisi yang sebenarnya.

Kesimpulan

Sistem kalibrasi CEMS adalah tulang punggung dari setiap program pemantauan emisi yang sukses. Ini adalah proses yang memastikan bahwa data emisi yang dilaporkan oleh CEMS bukan hanya sekadar angka, tetapi cerminan yang akurat dari kinerja lingkungan sebuah industri. Dengan memahami cara kerja kalibrasi zero dan span, serta peran vital dari komponen-komponennya, industri dapat memastikan bahwa mereka tidak hanya mematuhi regulasi, tetapi juga berkontribusi secara nyata dalam menjaga kualitas udara.

Investasi pada sistem kalibrasi yang andal dan mengikuti prosedur kalibrasi yang ketat bukanlah biaya, melainkan investasi kritis dalam keberlanjutan operasional, reputasi perusahaan, dan perlindungan lingkungan. . Karena pada akhirnya, secanggih apa pun teknologi CEMS, akurasi adalah kunci utama untuk mewujudkan masa depan yang lebih hijau.
