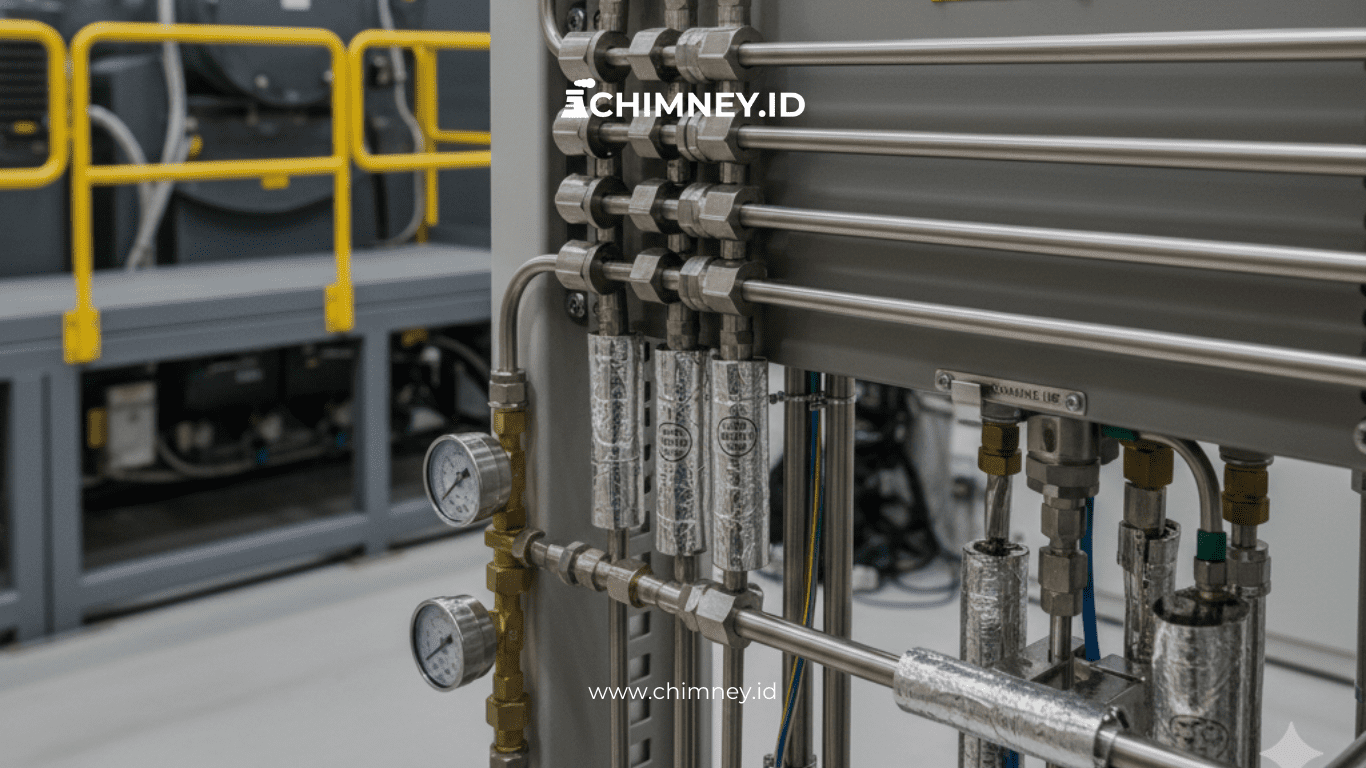

Material Tubing pada Sistem CEMS: Jenis, Fungsi, dan Pertimbangan Pemilihannya

Dalam sistem Continuous Emission Monitoring System (CEMS), setiap komponen memiliki peran penting dalam menjaga keandalan data emisi yang dilaporkan kepada regulator. Salah satu komponen yang sering dianggap sederhana, namun sangat menentukan kualitas pengukuran, adalah material tubing atau pipa sampel gas. Tubing berfungsi sebagai jalur transportasi gas buang dari titik pengambilan (sampling point) menuju analyzer, sehingga kondisi sampel harus tetap representatif sepanjang perjalanan tersebut.

Gas buang dari cerobong industri umumnya memiliki karakteristik yang kompleks, seperti suhu tinggi, kandungan uap air, partikel, serta senyawa kimia yang bersifat asam atau reaktif. Jika material tubing tidak sesuai, maka dapat terjadi kondensasi, reaksi kimia, atau adsorpsi gas pada dinding pipa, yang pada akhirnya menyebabkan hasil pengukuran menjadi tidak akurat. Oleh karena itu, pemilihan material tubing CEMS bukan hanya persoalan mekanis, tetapi juga menyangkut aspek kimia dan termal.

Artikel ini akan membahas secara komprehensif jenis-jenis material tubing yang umum digunakan pada sistem CEMS, fungsi masing-masing material, serta faktor-faktor teknis yang harus dipertimbangkan dalam menentukan pilihan yang paling sesuai dengan kondisi operasional industri.

Table of Contents

Fungsi Utama Tubing dalam Sistem CEMS

Tubing pada sistem CEMS berfungsi untuk memastikan bahwa sampel gas yang diambil dari cerobong tetap berada dalam kondisi stabil hingga mencapai analyzer. Fungsi ini terlihat sederhana, namun memiliki implikasi teknis yang besar terhadap keandalan sistem secara keseluruhan.

Pertama, tubing harus mampu menjaga suhu gas di atas titik embun (dew point) agar tidak terjadi kondensasi. Kondensasi dapat melarutkan gas-gas terlarut seperti SO₂ atau NO₂ dan menyebabkan pembacaan konsentrasi menjadi lebih rendah dari kondisi sebenarnya. Oleh sebab itu, tubing biasanya terintegrasi dengan sistem pemanas atau dikenal sebagai heated sample line.

Kedua, tubing harus bersifat inert terhadap gas yang dilewatkan. Jika material tubing bereaksi atau menyerap sebagian komponen gas, maka integritas sampel akan terganggu. Hal ini sangat kritis terutama untuk pengukuran gas jejak seperti merkuri (Hg), amonia (NH₃), atau hidrogen klorida (HCl).

Ketiga, tubing juga harus memiliki ketahanan mekanis yang baik terhadap tekanan, getaran, serta kondisi lingkungan luar seperti paparan sinar matahari dan kelembapan. Dalam banyak instalasi industri, jalur tubing dapat memiliki panjang puluhan meter sehingga daya tahan fisik menjadi faktor penting.

Fluoropolimer sebagai Material Tubing CEMS

PFA (Perfluoroalkoxy)

PFA merupakan salah satu material yang paling banyak direkomendasikan untuk aplikasi CEMS karena memiliki kombinasi keunggulan yang sangat sesuai dengan karakteristik gas buang industri. Material ini memiliki ketahanan kimia yang sangat tinggi terhadap sebagian besar senyawa asam, basa, serta gas reaktif yang umum ditemukan pada emisi cerobong.

Selain itu, PFA mampu beroperasi pada suhu tinggi hingga sekitar 260°C, sehingga sangat cocok digunakan pada sistem heated sample line. Permukaan bagian dalam tubing PFA juga sangat halus, sehingga meminimalkan kemungkinan adsorpsi gas pada dinding pipa. Hal ini menjadikannya ideal untuk aplikasi yang membutuhkan pengukuran gas jejak dengan tingkat akurasi tinggi.

Dari sisi fleksibilitas, PFA cukup mudah dipasang dan tidak mudah retak, sehingga memudahkan instalasi di lapangan dengan konfigurasi jalur yang kompleks. Kombinasi sifat kimia, termal, dan mekanis inilah yang membuat PFA sering dianggap sebagai standar emas dalam pemilihan material tubing CEMS.

FEP (Fluorinated Ethylene Propylene)

FEP memiliki karakteristik yang mirip dengan PFA, khususnya dalam hal ketahanan kimia dan sifat inert terhadap berbagai jenis gas. Material ini juga memiliki permukaan yang relatif halus sehingga cocok untuk menjaga stabilitas sampel gas.

Namun, batas suhu operasi FEP umumnya lebih rendah dibandingkan PFA, sehingga penggunaannya perlu disesuaikan dengan temperatur gas buang dan spesifikasi sistem pemanas. Dalam aplikasi dengan suhu sedang dan tanpa gas yang sangat reaktif, FEP dapat menjadi alternatif yang lebih ekonomis dibandingkan PFA.

FEP juga dikenal memiliki fleksibilitas yang baik, sehingga memudahkan pemasangan pada jalur panjang dengan banyak belokan. Oleh karena itu, material ini sering digunakan pada sistem CEMS dengan kebutuhan teknis menengah.

PTFE (Polytetrafluoroethylene)

PTFE atau yang lebih dikenal sebagai Teflon memiliki ketahanan kimia yang sangat baik dan telah lama digunakan dalam berbagai aplikasi industri. Namun, dalam konteks sistem CEMS, PTFE memiliki beberapa keterbatasan yang perlu diperhatikan.

Salah satu isu utama adalah permeabilitas gas yang relatif lebih tinggi dibandingkan PFA atau FEP. Hal ini berpotensi menyebabkan difusi gas melalui dinding tubing, terutama untuk gas ringan atau gas jejak, yang dapat memengaruhi akurasi pengukuran dalam jangka panjang.

Selain itu, fleksibilitas PTFE lebih rendah sehingga pemasangan dapat menjadi lebih menantang, terutama pada jalur dengan radius belokan kecil. Meskipun masih digunakan dalam beberapa aplikasi tertentu, PTFE umumnya dipilih untuk kondisi yang tidak terlalu kritis terhadap sensitivitas analisis.

Stainless Steel sebagai Alternatif Tubing CEMS

Stainless Steel 304 dan 316

Stainless steel merupakan material yang sangat kuat dan tahan terhadap tekanan tinggi, sehingga cocok untuk aplikasi industri berat. Dalam sistem CEMS, stainless steel sering digunakan pada jalur dengan tekanan tinggi atau pada kondisi lingkungan yang membutuhkan perlindungan mekanis ekstra.

Di antara dua jenis yang paling umum, stainless steel 316 memiliki ketahanan korosi yang lebih baik dibandingkan 304, terutama terhadap lingkungan yang mengandung klorida atau senyawa asam. Oleh karena itu, 316SS lebih sering digunakan untuk aplikasi gas buang yang bersifat agresif.

Namun, salah satu tantangan utama penggunaan stainless steel adalah potensi terjadinya adsorpsi atau reaksi kimia antara gas sampel dan permukaan logam. Gas-gas seperti HCl, NH₃, atau merkuri dapat berinteraksi dengan dinding tubing, sehingga konsentrasi yang terukur tidak lagi mencerminkan kondisi sebenarnya.

Stainless Steel Berlapis (Coated Stainless Steel)

Untuk mengatasi kelemahan stainless steel konvensional, dikembangkanlah tubing stainless steel dengan lapisan inert seperti SilcoNert, Dursan, atau teknologi pelapisan sejenis. Lapisan ini membentuk permukaan pasif yang sangat minim interaksi kimia dengan gas sampel.

Dengan adanya lapisan tersebut, tubing stainless steel tetap mempertahankan kekuatan mekanisnya, namun memiliki sifat inert yang mendekati fluoropolimer. Hal ini menjadikannya sangat cocok untuk aplikasi pengukuran gas jejak dan senyawa reaktif dengan kebutuhan presisi tinggi.

Meskipun biaya awalnya lebih tinggi, penggunaan coated stainless steel sering dipilih pada sistem CEMS dengan spesifikasi teknis ketat dan tuntutan akurasi tinggi, seperti pada industri pembangkit listrik atau pengolahan kimia.

Material Khusus untuk Kondisi Ekstrem

Alloy Khusus dan Logam Tahan Korosi

Dalam beberapa aplikasi industri dengan kondisi yang sangat ekstrem, stainless steel bahkan tidak lagi mencukupi. Pada situasi seperti ini, material seperti Monel, Titanium, atau Alloy 825/20 dapat digunakan karena memiliki ketahanan luar biasa terhadap korosi dan suhu tinggi.

Material ini biasanya digunakan pada proses industri dengan kandungan asam kuat, gas klorin, atau senyawa sulfur tinggi. Namun, karena biaya material dan instalasi yang tinggi, penggunaannya terbatas pada aplikasi yang benar-benar membutuhkan spesifikasi tersebut.

Pemilihan material khusus ini harus melalui evaluasi teknis yang mendalam serta konsultasi dengan penyedia sistem CEMS agar tidak terjadi pemborosan biaya tanpa manfaat signifikan.

Material Plastik untuk Jalur Non-Sampel

Material seperti Nylon dan Polyethylene (PE) kadang digunakan dalam sistem CEMS, namun umumnya hanya untuk jalur gas kalibrasi, udara instrumen, atau jalur non-heated. Material ini tidak dirancang untuk menangani gas buang panas dan korosif.

Penggunaan plastik biasa pada jalur sampel utama sangat tidak disarankan karena dapat mengalami deformasi akibat panas, serta memiliki ketahanan kimia yang terbatas. Oleh sebab itu, penggunaannya harus dibatasi sesuai dengan fungsinya dalam sistem.

Pertimbangan Teknis dalam Pemilihan Material Tubing CEMS

Karakteristik Gas Buang

Langkah pertama dalam pemilihan material tubing adalah memahami sifat kimia gas buang. Kandungan asam, uap air, gas reaktif, serta gas jejak harus menjadi dasar utama dalam menentukan material yang paling sesuai.

Gas yang bersifat asam dan mengandung uap air tinggi membutuhkan material dengan ketahanan kimia yang baik serta permukaan inert untuk mencegah reaksi atau pelarutan gas. Pada kondisi ini, fluoropolimer atau coated stainless steel menjadi pilihan utama.

Suhu Operasi Sistem

Suhu gas buang dan spesifikasi heated sample line harus disesuaikan dengan batas suhu material tubing. Jika material tidak tahan terhadap suhu operasi, maka risiko degradasi material dan kegagalan sistem akan meningkat secara signifikan.

Material seperti PFA dan stainless steel berlapis umumnya memiliki ketahanan suhu yang lebih baik dibandingkan FEP atau PTFE standar, sehingga lebih aman digunakan pada sistem dengan temperatur tinggi.

Potensi Adsorpsi dan Reaksi Kimia

Untuk aplikasi yang mengukur gas dengan konsentrasi rendah, bahkan sedikit adsorpsi dapat berdampak besar pada akurasi data. Oleh karena itu, sifat inert permukaan tubing menjadi faktor kritis dalam pemilihan material.

Material dengan permukaan halus dan stabil secara kimia akan meminimalkan kehilangan komponen gas selama transportasi, sehingga hasil pengukuran lebih konsisten dan dapat diandalkan.

Kebutuhan Mekanis dan Lingkungan Instalasi

Selain faktor kimia dan termal, kondisi fisik lokasi instalasi juga harus dipertimbangkan. Jalur tubing yang panjang, terpapar cuaca, atau berada di area dengan getaran tinggi memerlukan material dengan daya tahan mekanis yang baik.

Dalam kondisi seperti ini, penggunaan tubing dengan jaket pelindung dan sistem bundling menjadi solusi yang umum diterapkan untuk melindungi tubing sekaligus menjaga kestabilan suhu.

Sistem Bundle Tubing pada Instalasi CEMS

Dalam praktiknya, sistem CEMS jarang menggunakan satu tubing tunggal. Sebaliknya, digunakan sistem bundle tubing yang terdiri dari beberapa jalur tubing untuk sampel, kalibrasi, dan purge, yang digabungkan bersama kabel pemanas dan lapisan insulasi dalam satu selubung pelindung.

Konfigurasi ini bertujuan untuk memastikan seluruh jalur tetap berada pada suhu yang dikontrol secara konsisten serta terlindungi dari kerusakan fisik. Sistem bundle juga mempermudah instalasi dan pemeliharaan karena seluruh jalur terintegrasi dalam satu unit.

Pemilihan material tubing dalam sistem bundle tetap mengikuti prinsip dasar yang sama, yaitu menyesuaikan dengan karakteristik gas, suhu operasi, serta kebutuhan akurasi sistem secara keseluruhan.

Kesimpulan

Pemilihan material tubing pada sistem CEMS merupakan keputusan teknis yang sangat berpengaruh terhadap akurasi, keandalan, dan umur pakai sistem monitoring emisi. Tubing bukan sekadar jalur transportasi, tetapi bagian integral dari sistem pengukuran yang harus menjaga integritas sampel gas dari awal hingga akhir proses analisis.

Fluoropolimer seperti PFA dan FEP menawarkan ketahanan kimia dan sifat inert yang sangat baik, sementara stainless steel berlapis memberikan solusi untuk kebutuhan mekanis tinggi dengan tetap menjaga stabilitas kimia. Untuk kondisi ekstrem, material alloy khusus dapat digunakan dengan pertimbangan biaya dan manfaat yang matang.

Dengan mempertimbangkan sifat gas buang, suhu operasi, potensi reaksi kimia, serta kondisi lingkungan instalasi, perusahaan dapat menentukan material tubing yang paling sesuai dengan kebutuhan operasionalnya. Pemilihan yang tepat tidak hanya meningkatkan akurasi data emisi, tetapi juga mendukung kepatuhan regulasi serta efisiensi operasional jangka panjang.
