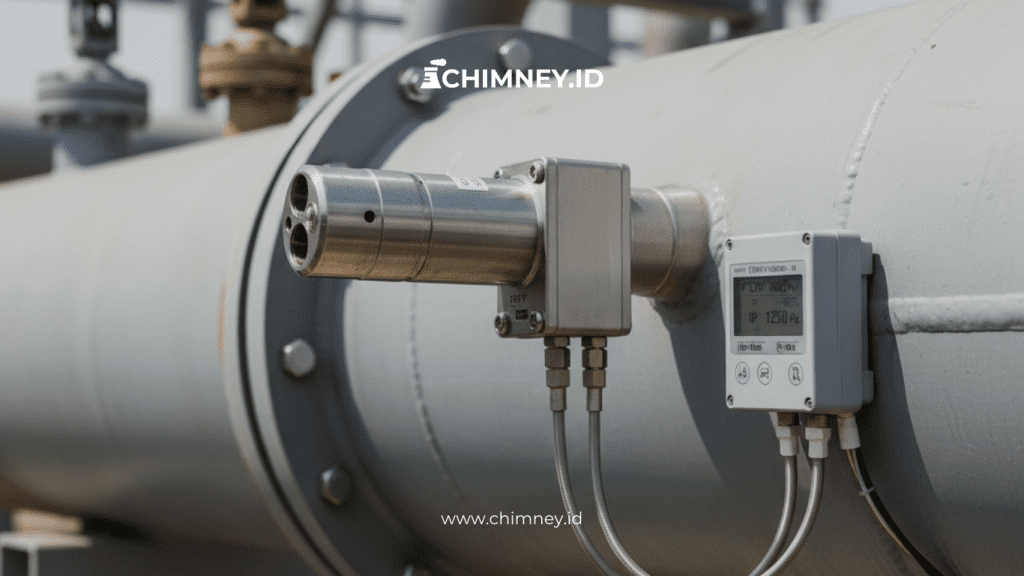

Mengenal Pitot Tube Sensor: Pengukuran Aliran Berbasis DP Transmitter

Baca Juga: Sistem Pengambilan Sampel (Sampling System): Kunci Akurasi Pemantauan Emisi Industri

Pitot Tube Sensor adalah salah satu perangkat pengukuran aliran yang memiliki bentuk sederhana, namun menyimpan fungsi yang sangat penting dalam dunia teknik dan industri. Sensor ini biasanya berupa sebuah tabung kecil berbahan logam, memanjang, dengan satu lubang di bagian depan dan beberapa lubang kecil di sisi sampingnya. Bentuknya ramping, kokoh, dan dirancang untuk bertahan di lingkungan dengan tekanan serta suhu tinggi.

Di balik bentuknya yang terlihat sederhana, Pitot Tube Sensor memiliki cara kerja yang sangat menarik. Sensor ini tidak mengukur kecepatan fluida secara langsung menggunakan pergerakan mekanis, melainkan memanfaatkan sifat alami dari fluida yang mengalir: tekanan. Ketika udara atau cairan mengalir melewati Pitot Tube, sensor ini menangkap dua jenis tekanan yang berbeda: tekanan total dan tekanan statis.

Perbedaan di antara kedua tekanan inilah yang menjadi dasar utama perhitungan kecepatan aliran. Di sinilah kemudian DP (Differential Pressure) Transmitter berperan sebagai komponen penting yang mengubah nilai perbedaan tekanan menjadi sinyal listrik yang dapat diproses oleh sistem kontrol.

Pitot Tube sebagai Penangkap Tekanan Aliran

Ketika Pitot Tube ditempatkan di dalam aliran fluida, ujung lubang depannya akan menghadap lurus ke arah datangnya fluida. Saat fluida menabrak bagian depan Pitot Tube, aliran tersebut berhenti sesaat tepat di ujung lubang. Kondisi ini menghasilkan apa yang disebut sebagai tekanan total (total pressure).

Tekanan total ini bukan hanya tekanan biasa, tetapi gabungan antara tekanan statis fluida dan tekanan dinamis akibat gerakan fluida itu sendiri. Oleh karena itu, nilainya selalu lebih besar daripada tekanan statis di sekitarnya.

Sementara itu, di bagian samping badan Pitot Tube terdapat lubang-lubang kecil yang posisinya sejajar dengan arah aliran. Lubang-lubang ini tidak menerima hantaman langsung dari fluida yang mengalir. Di sinilah diukur tekanan statis, yaitu tekanan alami fluida saat berada dalam kondisi mengalir tanpa gangguan.

Kedua jenis tekanan ini kemudian disalurkan melalui selang kecil menuju DP Transmitter. Proses ini berlangsung secara kontinyu selama aliran tetap ada, sehingga sensor selalu mendapatkan data tekanan secara real-time.

Dengan cara kerja seperti ini, Pitot Tube bisa diibaratkan sebagai “indra peraba” yang merasakan perubahan energi pada fluida yang mengalir melewatinya.

DP Transmitter sebagai Penerjemah Tekanan

DP Transmitter merupakan perangkat yang dirancang untuk menerima dua input tekanan sekaligus. Satu sisi menerima tekanan dari lubang depan Pitot Tube (tekanan total), sedangkan sisi lainnya menerima tekanan dari lubang samping (tekanan statis).

Di dalam DP Transmitter terdapat sensor internal yang membandingkan kedua tekanan tersebut. Perbedaan di antara keduanya dikenal sebagai ΔP (Delta Pressure) atau tekanan diferensial.

Nilai ΔP ini sangat penting karena berkaitan langsung dengan kecepatan aliran fluida. Semakin besar perbedaan tekanan yang terdeteksi, semakin besar pula kecepatan aliran fluida tersebut.

Setelah menghitung selisih tekanan, DP Transmitter mengubah hasil tersebut menjadi sinyal listrik yang bisa dikenali oleh sistem lain. Sinyal ini biasanya berupa 4–20 mA atau sinyal digital. Dari sinilah data kecepatan aliran ditampilkan di panel kontrol, layar monitor, atau sistem monitoring jarak jauh.

Tanpa keberadaan DP Transmitter, tekanan yang ditangkap oleh Pitot Tube hanya akan menjadi data fisik tanpa arti praktis bagi sistem kontrol.

Aliran Data dari Fisik ke Digital

Yang menarik dari kombinasi Pitot Tube Sensor dan DP Transmitter adalah bagaimana sesuatu yang bersifat fisik, seperti tekanan fluida, dapat diubah menjadi informasi digital yang bisa dibaca oleh manusia melalui layar komputer.

Aliran prosesnya terjadi secara halus dan terus menerus:

1. Fluida bergerak di dalam pipa atau saluran udara
2. Pitot Tube menangkap tekanan total dan tekanan statis
3. Tekanan dikirim ke DP Transmitter
4. DP Transmitter menghitung perbedaannya
5. Hasilnya dikonversi menjadi sinyal listrik
6. Sistem kontrol membaca sinyal tersebut sebagai kecepatan aliran

Semua proses ini terjadi dalam waktu yang sangat singkat dan berulang setiap detik. Inilah sebabnya data dari Pitot Tube dapat digunakan untuk monitoring real-time, baik dalam sistem sederhana maupun dalam jaringan industri yang kompleks.

Karakteristik Utama Pitot Tube Sensor

Pitot Tube Sensor memiliki karakteristik yang membuatnya mudah dikenali dan banyak digunakan:

• Berbentuk tabung lurus dan ramping
• Umumnya terbuat dari stainless steel atau logam tahan korosi
• Tidak memiliki bagian bergerak
• Dapat digunakan pada suhu tinggi
• Cocok untuk gas maupun cairan
• Dapat dipasang secara permanen
• Umur pakai panjang jika dirawat dengan baik

Karakteristik inilah yang membuat Pitot Tube sering dipilih untuk penggunaan jangka panjang di lingkungan industri.

Di dalam sistem ducting udara misalnya, Pitot Tube dapat terpasang selama bertahun-tahun tanpa perlu diganti, selama tidak mengalami kerusakan fisik atau penyumbatan pada lubangnya.

Gambaran Penggunaan di Lapangan

Dalam sebuah pabrik, Pitot Tube biasanya dipasang di beberapa titik strategis:

• Pada saluran udara utama
• Di dekat kipas (fan) atau blower
• Pada cerobong gas buang
• Di jalur distribusi udara panas atau dingin

Sensor ini seperti “berdiri diam” di satu titik, sementara fluida terus mengalir melewatinya. Ia tidak menghalangi aliran, tidak menyebabkan turbulensi besar, dan bekerja secara senyap. Namun meskipun begitu, data yang dihasilkannya sangat penting untuk menjaga stabilitas keseluruhan sistem.

Teknisi atau operator biasanya hanya melihat angka di layar monitor, tanpa menyadari bahwa ada sebuah tabung kecil di dalam pipa yang sedang bekerja tanpa henti menangkap tekanan dan menerjemahkannya menjadi informasi.

Hubungan dengan Rumus Bernoulli

Secara teori, Pitot Tube menggunakan prinsip Bernoulli yang menyatakan bahwa energi fluida berkaitan dengan tekanan dan kecepatan. Perbedaan tekanan yang diukur oleh DP Transmitter dapat digunakan untuk menghitung kecepatan aliran menggunakan rumus:

V = √(2ΔP / ρ)

Di mana:

• V adalah kecepatan aliran fluida
• ΔP adalah selisih tekanan yang terukur
• ρ adalah densitas fluida

Namun dalam praktiknya, proses ini sudah diprogram di dalam sistem, sehingga pengguna tidak perlu menghitungnya secara manual. Yang diterima oleh operator hanyalah data kecepatan aliran yang sudah siap dibaca.

Rumus ini bekerja diam-diam di balik layar, sementara Pitot Tube dan DP Transmitter menjadi alat pengumpul dan pengolah data di lapangan.

Jenis Aliran yang Bisa Diukur

Pitot Tube bisa digunakan untuk berbagai jenis fluida, antara lain:

• Udara bersih
• Gas buang
• Uap panas
• Cairan tertentu
• Aliran campuran gas dan partikel

Penggunaan yang paling umum adalah pada aliran gas dan udara, karena karakteristik fluida ini sangat cocok dengan metode pengukuran tekanan diferensial.

Di industri pemrosesan, Pitot Tube sering digunakan untuk memastikan bahwa aliran udara atau gas berada dalam kisaran yang diinginkan untuk mendukung proses produksi.

Kesimpulan

Pitot Tube Sensor dan DP Transmitter adalah contoh nyata bagaimana prinsip fisika sederhana dapat diterapkan menjadi teknologi penting dalam dunia modern. Dengan memanfaatkan perbedaan tekanan, alat ini mampu memberikan informasi kecepatan aliran yang akurat dan konsisten.

Melalui perpaduan tabung kecil yang bersentuhan langsung dengan fluida dan perangkat elektronik yang cerdas, data aliran fluida dapat dikonversi menjadi informasi yang berguna bagi manusia dan sistem otomatisasi.

Di balik dinding pipa, di dalam ducting, atau di cerobong tinggi, Pitot Tube terus bekerja mengukur, menerjemahkan, dan menyampaikan data — tanpa suara, tanpa gangguan, namun dengan peran yang sangat besar.

Itulah esensi dari Pitot Tube Sensor dalam pengukuran aliran berbasis DP Transmitter: sederhana, diam, namun berpengaruh besar.
