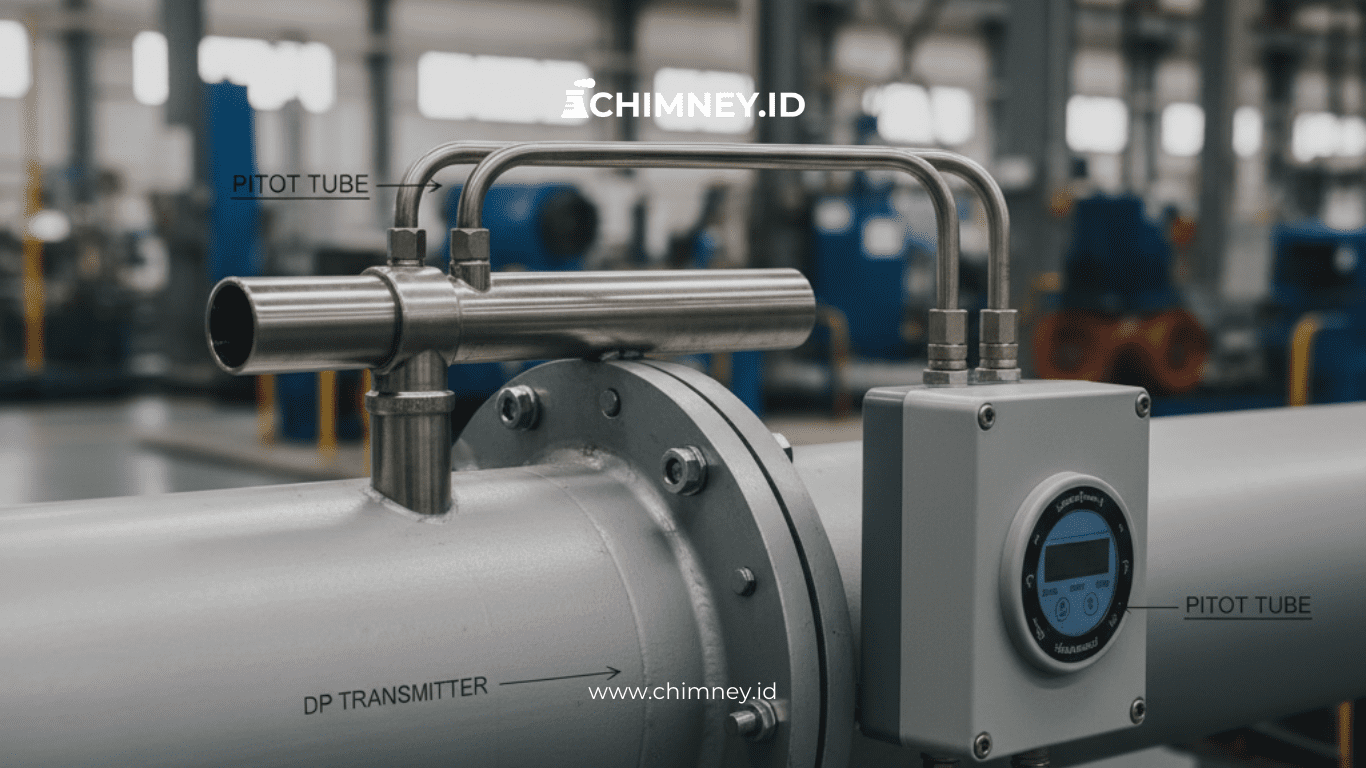

Optimalkan Sistem Monitoring Aliran Anda dengan Pitot Tube dan DP Transmitter

Dalam dunia industri modern, akurasi dan keandalan dalam pengukuran aliran fluida menjadi kunci utama dalam menjaga efisiensi operasional, keselamatan kerja, dan kualitas produk. Baik di sektor energi, manufaktur, kimia, hingga pengolahan limbah, sistem monitoring aliran memegang peranan yang sangat vital. Salah satu kombinasi perangkat yang terbukti efektif, ekonomis, dan banyak digunakan adalah Pitot Tube dan DP (Differential Pressure) Transmitter.

Pitot Tube Sensor (sering dikombinasikan dengan DP Transmitter) adalah alat untuk mengukur kecepatan aliran fluida seperti udara atau cairan. Prinsip kerjanya terbilang sederhana, yakni mengukur perbedaan tekanan (ΔP) antara tekanan total dan tekanan statis yang dihasilkan oleh aliran fluida. Meskipun sederhana, metode ini telah digunakan selama puluhan tahun karena keandalannya di berbagai kondisi operasional.

Artikel ini akan membahas secara mendalam bagaimana Pitot Tube dan DP Transmitter bekerja, mengapa kombinasi keduanya sangat efektif untuk sistem monitoring aliran, serta bagaimana penerapannya di berbagai industri.

Table of Contents

Apa Itu Pitot Tube?

Pitot Tube adalah jenis sensor aliran yang digunakan untuk mengukur kecepatan fluida yang mengalir di dalam pipa atau saluran terbuka. Alat ini pertama kali dikembangkan oleh Henri Pitot, seorang insinyur asal Prancis, dan hingga hari ini masih menjadi salah satu metode pengukuran kecepatan aliran yang paling banyak digunakan.

Pitot Tube biasanya berbentuk seperti pipa kecil dengan dua lubang utama:

Lubang depan (tekanan total) yang menghadap langsung ke arah aliran fluida.
Lubang samping (tekanan statis) yang posisinya tegak lurus terhadap aliran.

Kedua lubang ini memiliki peran berbeda tetapi saling melengkapi dalam proses pengukuran.

Cara Kerja Pitot Tube: Penangkap Tekanan

Ketika fluida (baik udara maupun cairan) mengalir dalam sebuah pipa atau ducting dan melewati Pitot Tube, maka:

1. Lubang Depan – Tekanan Total (Total Pressure)

Lubang ini menghadap langsung ke arah aliran fluida. Ketika fluida menabrak ujung Pitot Tube, kecepatannya berhenti sesaat (stagnation point). Keadaan ini menghasilkan tekanan total, yang merupakan gabungan dari tekanan statis dan tekanan dinamis.

Tekanan total inilah yang ditangkap oleh lubang depan Pitot Tube.

2. Lubang Samping – Tekanan Statis (Static Pressure)

Lubang samping terletak sejajar atau tegak lurus terhadap arah aliran. Lubang ini tidak terkena hantaman langsung fluida yang bergerak, sehingga hanya mengukur tekanan statis, yaitu tekanan alami fluida saat sedang mengalir tanpa dipengaruhi kecepatannya.

Perbedaan antara tekanan total (lubang depan) dan tekanan statis (lubang samping) inilah yang nantinya digunakan untuk menghitung kecepatan aliran.

Peran DP Transmitter: Penghitung Perbedaan Tekanan

Pitot Tube tidak bekerja sendirian. Agar data tekanan yang diukur dapat diolah menjadi nilai kecepatan aliran yang berguna, dibutuhkan DP Transmitter atau Differential Pressure Transmitter.

1. Menghitung Perbedaan Tekanan (ΔP)

DP Transmitter menerima dua input tekanan:

Tekanan total dari lubang depan Pitot Tube
Tekanan statis dari lubang samping

Kedua tekanan ini kemudian dibandingkan untuk mendapatkan perbedaan tekanan (ΔP). Nilai ΔP inilah yang mewakili tekanan dinamis, yaitu tekanan yang dihasilkan oleh gerakan fluida.

Semakin besar kecepatan aliran, maka semakin besar pula nilai ΔP yang terukur.

2. Mengubah ΔP Menjadi Sinyal Listrik

Setelah mendapatkan nilai ΔP, DP Transmitter mengonversinya menjadi sinyal listrik standar industri, seperti:

4–20 mA
0–10 V
atau protokol digital (Modbus, HART, dsb.)

Sinyal ini kemudian dikirim ke:

PLC (Programmable Logic Controller)
DCS (Distributed Control System)
SCADA (Supervisory Control and Data Acquisition)
atau sistem monitoring lainnya

Melalui sistem kontrol ini, data kecepatan aliran dapat ditampilkan secara real-time, direkam, dan dianalisis.

Rumus Kecepatan Aliran Berdasarkan Prinsip Bernoulli

Sistem kontrol menggunakan prinsip fisika yang dikenal sebagai Hukum Bernoulli untuk menghitung kecepatan aliran fluida.

Rumus yang digunakan adalah:

V = √(2 ΔP / ρ)

Dimana:

V = Kecepatan aliran fluida (m/s)
ΔP = Perbedaan tekanan yang terukur (Pa)
ρ = Densitas (massa jenis) fluida (kg/m³)

Dari rumus ini terlihat bahwa kecepatan fluida berbanding lurus dengan perbedaan tekanan dan berbanding terbalik dengan densitas fluida. Jika tekanan dinamis meningkat, maka kecepatan aliran juga meningkat.

Proses singkatnya:

Pitot Tube → Mengukur tekanan → DP Transmitter → Menghitung ΔP → Sistem kontrol → Menghitung kecepatan aliran

Mengapa Pitot Tube dan DP Transmitter Sangat Efektif?

Kombinasi Pitot Tube dan DP Transmitter memiliki banyak keunggulan dibandingkan metode pengukuran aliran lainnya, di antaranya:

1. Desain sederhana dan kuat

Pitot Tube tidak memiliki bagian bergerak, sehingga risikonya lebih kecil terhadap kerusakan mekanis. Hal ini membuatnya cocok untuk lingkungan industri yang keras.

2. Akurasi tinggi

Jika dipasang dengan benar dan dikalibrasi secara tepat, sistem ini mampu memberikan hasil pengukuran yang sangat akurat, terutama untuk aliran gas seperti udara dan gas buang.

3. Biaya lebih ekonomis

Dibandingkan flow meter jenis elektromagnetik atau ultrasonic, Pitot Tube + DP Transmitter relatif lebih terjangkau, baik dari segi pembelian maupun perawatan.

4. Cocok untuk berbagai aplikasi

Sistem ini dapat digunakan untuk:

Saluran udara (HVAC)
Cerobong asap (stack emission)
Sistem CEMS
Industri minyak dan gas
Pengolahan air dan limbah
Sistem ventilasi
Boiler dan furnace

Aplikasi Pitot Tube dalam Sistem CEMS

Dalam Continuous Emission Monitoring System (CEMS), pengukuran kecepatan aliran gas di cerobong merupakan parameter penting untuk menentukan laju emisi suatu polutan. Pitot Tube sering digunakan sebagai sensor kecepatan aliran gas buang, karena mampu bekerja pada suhu tinggi dan kondisi lingkungan ekstrem.

Data kecepatan aliran ini kemudian dikombinasikan dengan data konsentrasi gas (SO₂, NOx, CO, CO₂) untuk menghitung mass flow atau laju emisi total yang dilepaskan ke atmosfer.

Dengan demikian, Pitot Tube dan DP Transmitter menjadi komponen vital dalam memastikan kepatuhan industri terhadap regulasi lingkungan.

Faktor Penting dalam Instalasi Pitot Tube dan DP Transmitter

Agar hasil pengukuran maksimal dan akurat, ada beberapa hal yang harus diperhatikan dalam instalasi:

Letak pemasangan
Pitot Tube harus dipasang pada titik aliran yang sudah stabil (laminar), tidak terlalu dekat dengan tikungan pipa, valve, atau gangguan lain.
Arah sensor
Pitot Tube harus menghadap langsung ke arah aliran fluida.
Kedalaman pemasangan
Posisi sensor harus berada di titik representatif (biasanya di tengah pipa).
Kalibrasi DP Transmitter
Kalibrasi rutin diperlukan untuk menjaga akurasi sinyal output.
Kondisi fluida
Perbedaan densitas fluida harus diperhitungkan dalam sistem perhitungan.

Optimalkan Sistem Monitoring Aliran Anda Sekarang

Jika Anda ingin meningkatkan keandalan sistem monitoring aliran di fasilitas industri Anda, kombinasi Pitot Tube dan DP Transmitter adalah solusi yang tepat. Sistem ini tidak hanya memberikan data real-time yang akurat, tetapi juga membantu mengoptimalkan proses, mengurangi pemborosan energi, dan meningkatkan keselamatan operasional.

Dengan pemilihan alat yang tepat, instalasi yang benar, serta perawatan berkala, sistem ini dapat bekerja secara optimal selama bertahun-tahun tanpa gangguan berarti.

Baik untuk aplikasi di ducting udara, cerobong asap, pipeline, maupun sistem ventilasi industri, Pitot Tube dan DP Transmitter adalah investasi cerdas untuk masa depan operasional yang lebih efisien dan terkontrol.
