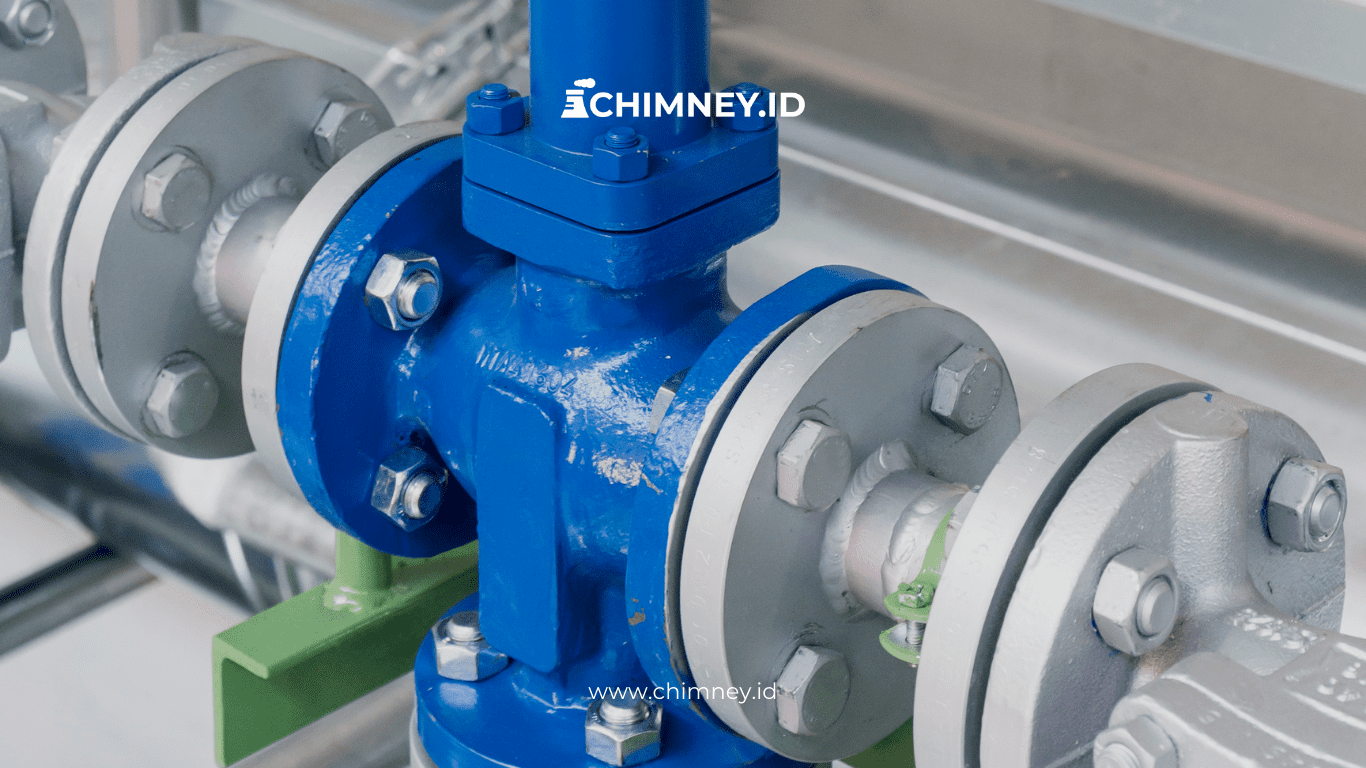

Valve vs Ball Valve pada Sistem CEMS: Fungsi, Cara Kerja, dan Aplikasinya

Baca Juga: Mengapa Pompa Sampel Penting dalam Sistem CEMS? Ini Penjelasannya

Dalam sistem Continuous Emission Monitoring System (CEMS), kestabilan aliran gas sampel merupakan faktor utama yang menentukan keakuratan data emisi. Gas buang dari cerobong harus dialirkan secara konsisten menuju analyzer tanpa gangguan tekanan, kebocoran, atau kontaminasi. Untuk itu, sistem CEMS dilengkapi dengan berbagai komponen mekanik yang berfungsi mengendalikan jalur aliran gas, salah satunya adalah valve.

Istilah valve sering digunakan secara umum di lapangan, sementara ball valve disebut secara khusus sebagai jenis valve tertentu. Perbedaan ini penting untuk dipahami karena masing-masing memiliki fungsi, cara kerja, dan aplikasi yang berbeda dalam sistem CEMS. Pemilihan jenis valve yang tidak tepat dapat berdampak langsung pada performa sistem dan kualitas data pengukuran.

Pengertian Valve dalam Sistem CEMS

Valve adalah perangkat mekanis yang digunakan untuk mengontrol, mengatur, dan mengarahkan aliran fluida di dalam sistem perpipaan. Dalam sistem CEMS, fluida yang dikendalikan berupa gas emisi yang diambil dari cerobong proses industri.

Fungsi utama valve dalam sistem CEMS meliputi:

1. Membuka dan menutup aliran (On/Off)
   Valve digunakan untuk menghentikan aliran gas secara total saat sistem analyzer dimatikan, saat proses maintenance, atau ketika terjadi kondisi darurat. Fungsi ini sangat penting untuk menjaga keselamatan teknisi dan mencegah gas panas atau berbahaya masuk ke area instrumen.
2. Mengatur laju aliran (Throttling)
   Beberapa jenis valve dirancang untuk mengatur volume aliran gas agar sesuai dengan kebutuhan analyzer. Pengaturan ini membantu menjaga stabilitas tekanan dan memastikan sensor menerima aliran yang konsisten, sehingga hasil pengukuran tetap akurat.
3. Mengalihkan jalur aliran (Flow Switching)
   Dalam sistem CEMS yang memiliki jalur gas proses dan jalur gas kalibrasi, valve digunakan untuk mengalihkan aliran dari satu jalur ke jalur lainnya. Proses ini biasanya terintegrasi dengan sistem otomatis saat kalibrasi berlangsung.
4. Mencegah aliran balik (Backflow Prevention)
   Pada kondisi tertentu, perbedaan tekanan dapat menyebabkan aliran gas bergerak berlawanan arah. Valve jenis tertentu digunakan untuk mencegah terjadinya aliran balik yang dapat merusak peralatan atau mencemari jalur sampling.
5. Menurunkan atau menstabilkan tekanan
   Valve dapat membantu menyesuaikan tekanan gas sebelum masuk ke analyzer agar tetap berada dalam batas operasional alat ukur.

Jenis-Jenis Valve yang Digunakan dalam Sistem CEMS

Dalam praktiknya, sistem CEMS menggunakan beberapa jenis valve sesuai dengan fungsi spesifik di setiap titik instalasi.

1. Gate Valve
   Digunakan untuk membuka dan menutup aliran secara penuh. Gate valve tidak disarankan untuk pengaturan aliran karena dapat menyebabkan keausan jika digunakan setengah terbuka. Biasanya dipasang pada jalur utama sebagai isolasi awal.
2. Globe Valve
   Dirancang khusus untuk fungsi throttling atau pengaturan aliran. Globe valve memberikan kontrol yang lebih presisi terhadap flow, namun menyebabkan penurunan tekanan yang lebih besar dibanding jenis valve lainnya.
3. Butterfly Valve
   Umumnya digunakan pada pipa berdiameter besar dengan tekanan rendah hingga menengah. Dalam sistem CEMS, butterfly valve jarang digunakan pada jalur sampel, namun dapat ditemukan pada jalur pendukung tertentu.
4. Needle Valve
   Digunakan untuk pengaturan aliran yang sangat kecil dan presisi, terutama pada jalur gas kalibrasi. Needle valve memungkinkan teknisi menyesuaikan flow rate dengan sangat detail sesuai kebutuhan analyzer.
5. Plug Valve
   Memiliki mekanisme putar seperti ball valve, namun menggunakan plug berbentuk silinder atau kerucut. Plug valve digunakan pada aplikasi tertentu yang membutuhkan switching jalur cepat.
6. Ball Valve
   Menjadi pilihan utama untuk fungsi isolasi dan switching cepat karena mampu menutup aliran dengan sangat rapat dan hanya memerlukan seperempat putaran untuk membuka atau menutup.

Pengertian Ball Valve dalam Sistem CEMS

Ball valve adalah jenis valve yang menggunakan bola berlubang sebagai elemen pengontrol aliran. Bola tersebut berada di dalam body valve dan dapat diputar 90 derajat menggunakan handle atau actuator.

Karakteristik utama ball valve meliputi:

1. Mekanisme quarter-turn
   Operasi buka dan tutup dilakukan hanya dengan seperempat putaran, sehingga sangat cepat dan efisien dalam kondisi darurat maupun saat pergantian jalur.
2. Penutupan sangat rapat (bubble tight)
   Ball valve mampu memberikan sealing yang sangat baik, sehingga risiko kebocoran gas dapat diminimalkan, terutama pada jalur gas berbahaya atau bersuhu tinggi.
3. Hambatan aliran minimal saat terbuka penuh
   Diameter lubang bola biasanya sama dengan diameter pipa, sehingga aliran gas tetap lancar tanpa penurunan tekanan yang signifikan.
4. Tahan terhadap lingkungan industri
   Ball valve umumnya dibuat dari material stainless steel dengan seat PTFE atau material khusus lainnya yang tahan terhadap korosi dan suhu tinggi.

Cara Kerja Ball Valve pada Jalur Sampel CEMS

Mekanisme kerja ball valve dalam sistem CEMS dapat dijelaskan sebagai berikut:

1. Posisi terbuka penuh
   Lubang pada bola sejajar dengan jalur pipa, memungkinkan gas sampel mengalir langsung menuju unit conditioning atau analyzer tanpa hambatan berarti.
2. Proses penutupan
   Saat handle atau actuator diputar 90 derajat, bagian solid bola akan menutup jalur aliran dan menekan seat valve, sehingga aliran gas terhenti sepenuhnya.
3. Kontrol otomatis melalui actuator
   Pada sistem terintegrasi, ball valve dapat dikendalikan oleh PLC untuk membuka atau menutup jalur secara otomatis berdasarkan kondisi sistem, seperti saat kalibrasi atau alarm aktif.

Fungsi Utama Ball Valve dalam Sistem CEMS

Ball valve memiliki beberapa fungsi strategis dalam menjaga keandalan sistem CEMS, antara lain:

1. Isolasi jalur sampel saat maintenance
   Ball valve memungkinkan teknisi menutup jalur gas sebelum melakukan perawatan filter, probe, atau analyzer tanpa menghentikan proses industri.
2. Switching jalur gas kalibrasi
   Saat proses kalibrasi berlangsung, ball valve digunakan untuk mengalihkan aliran dari gas proses ke gas standar dengan cepat dan aman.
3. Pengamanan sistem saat terjadi gangguan
   Jika terjadi kegagalan sistem atau tekanan tidak normal, ball valve dapat menutup jalur secara otomatis untuk melindungi peralatan analyzer.
4. Mengurangi risiko kontaminasi silang
   Penutupan yang rapat membantu mencegah percampuran gas dari jalur berbeda, sehingga hasil pengukuran tetap valid.

Perbedaan Valve dan Ball Valve pada Sistem CEMS

Perbedaan utama antara valve dan ball valve dapat dirangkum sebagai berikut:

1. Dari sisi definisi
   Valve adalah istilah umum untuk seluruh jenis katup pengontrol aliran, sedangkan ball valve adalah salah satu jenis valve dengan mekanisme bola berputar.
2. Dari sisi fungsi operasional
   Valve secara umum dapat digunakan untuk berbagai fungsi seperti throttling, switching, dan pressure control, sedangkan ball valve lebih difokuskan pada fungsi on/off dan isolasi cepat.
3. Dari sisi ketahanan dan sealing
   Ball valve dikenal memiliki tingkat kebocoran yang sangat rendah dibanding banyak jenis valve lainnya, sehingga lebih aman untuk jalur gas sensitif pada CEMS.
4. Dari sisi aplikasi di lapangan
   Dalam satu sistem CEMS, biasanya digunakan kombinasi beberapa jenis valve, di mana ball valve ditempatkan pada titik-titik kritis yang membutuhkan isolasi cepat dan rapat.

Aplikasi Valve pada Setiap Tahapan Sistem CEMS

Valve dan ball valve ditempatkan pada berbagai bagian sistem CEMS dengan fungsi yang berbeda:

1. Pada probe sampling
   Valve digunakan untuk menutup jalur saat probe dilepas atau dibersihkan, sehingga gas panas tidak masuk ke kabinet instrumen.
2. Pada heated sample line
   Ball valve sering dipasang sebelum dan sesudah jalur pemanas untuk memudahkan isolasi saat terjadi gangguan pada sistem pemanas.
3. Pada sample conditioning unit
   Digunakan kombinasi needle valve, globe valve, dan ball valve untuk mengatur flow, mengalihkan jalur, serta menjaga stabilitas tekanan gas.
4. Pada analyzer cabinet
   Ball valve dipasang sebelum analyzer agar alat dapat dilepas atau diganti tanpa mematikan seluruh sistem sampling.
5. Pada sistem kalibrasi otomatis
   Ball valve yang dikendalikan actuator bekerja bersama PLC untuk memastikan proses kalibrasi berjalan sesuai prosedur tanpa intervensi manual.

Kesimpulan

Dalam sistem CEMS, valve merupakan komponen penting yang berfungsi mengendalikan aliran gas emisi dari cerobong hingga ke analyzer. Ball valve sebagai salah satu jenis valve memiliki peran khusus dalam fungsi isolasi cepat, penutupan rapat, dan switching jalur yang aman.

Perbedaan utama antara valve dan ball valve terletak pada cakupan istilah dan fungsi spesifiknya. Valve mencakup seluruh jenis katup dengan berbagai mekanisme, sedangkan ball valve merupakan jenis tertentu yang unggul dalam aplikasi on/off dan isolasi sistem.

Dengan memahami fungsi, cara kerja, dan aplikasi masing-masing jenis valve, perusahaan dapat merancang sistem CEMS yang lebih andal, aman, serta mampu menghasilkan data emisi yang akurat dan dapat dipertanggungjawabkan.
